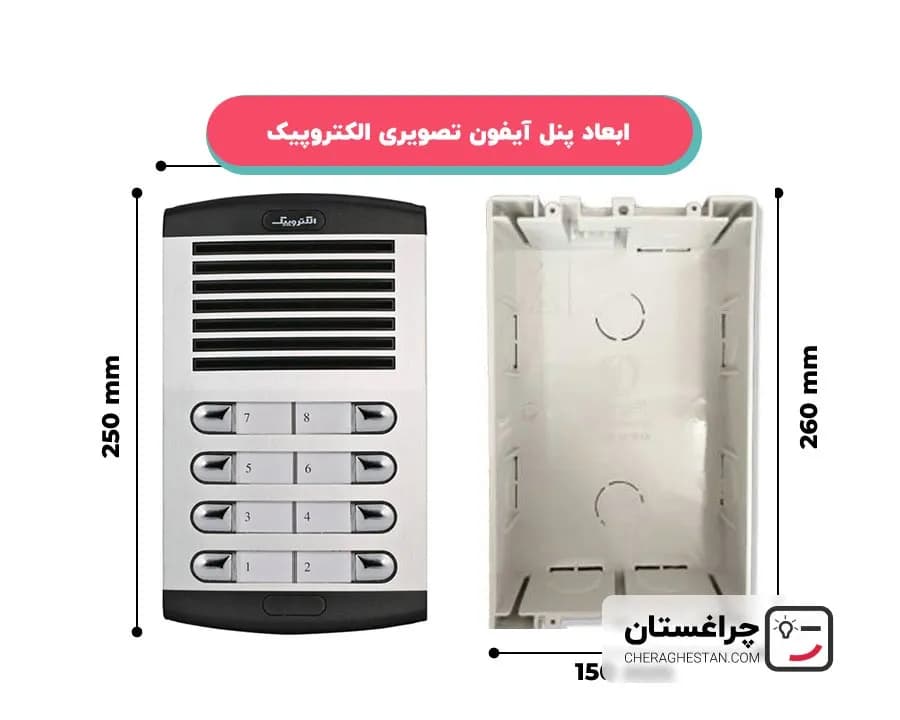

راهنمای کامل ابعاد پنل و اندازه قوطی آیفون تصویری الکتروپیک (آپدیت ۱۴۰۴)
آیفون تصویری الکتروپیک، نامی آشنا و محبوب در صنعت ساختمان ایران است. اما خرید یک سیستم دربازکن تنها به انتخاب مانیتور آیفون تصویری الکتروپیک ختم نمی‌شود. یکی از چالش‌برانگیزترین مراحل برای سازندگان، سنگ‌کاران و برق‌کاران، دانستن ابعاد دقیق قوطی (کاسه) پشت پنل است. اگر حفره‌ای که روی دیوار یا سنگ نما ایجاد می‌کنید، حتی یک سانتی‌متر با ابعاد پنل مغایرت داشته باشد، با مشکلاتی نظیر لق زدن پنل، نفوذ آب باران به مدارات و یا زشت شدن نمای ساختمان مواجه خواهید شد. در این مقاله مرجع از چراغستان، تمامی ابعاد فنی پنل‌های برند الکتروپیک شامل مدل‌های ۱۰۸۶، رندا و کدینگ را به تفکیک بررسی می‌کنیم تا نصبی بی‌نقص و اصولی داشته باشید.بررسی ابعاد پنل‌های مدل ۱۰۸۶ (محبوب‌ترین مدل بازار)
مدل ۱۰۸6 الکتروپیک، همان مدل کلاسیک و جان‌سختی است که روی اکثر ساختمان‌های ایران می‌بینید. بدنه این پنل از آلومینیوم آنودایز شده و پلاستیک ABS ساخته شده است. نکته بسیار مهم این است که پنل‌های ۱۰۸۶ در دو تیپ عمودی و افقی تولید می‌شوند که ابعاد قوطی توکار آن‌ها با هم متفاوت است.⚠️ نکته مهم: ابعاد ذکر شده در جداول زیر، مربوط به قوطی پشت (Back Box) است که باید داخل دیوار کار گذاشته شود. قاب جلویی پنل معمولاً ۱ تا ۲ سانتی‌متر از این ابعاد بزرگتر است تا لبه‌های سنگ‌کاری را بپوشاند.

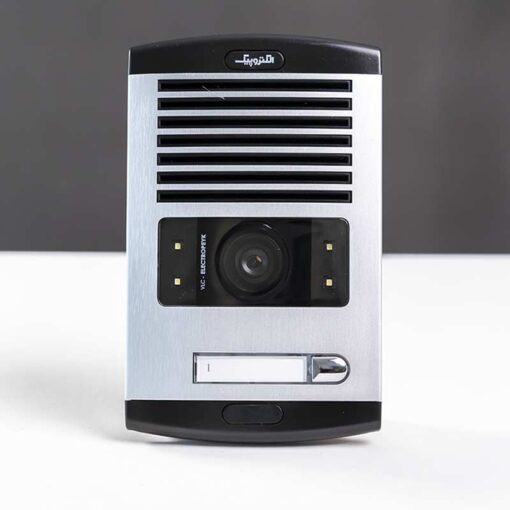

۱. ابعاد قوطی پنل ۱۰۸۶ الکتروپیک (مدل‌های عمودی)
در مدل‌های عمودی، شاسی‌های زنگ زیر یکدیگر قرار می‌گیرند. این مدل برای ستون‌های باریک ورودی ساختمان مناسب است.
| تعداد واحد | طول قوطی (mm) | عرض قوطی (mm) | عمق مورد نیاز (mm) | لینک خرید سریع |
|---|---|---|---|---|
| ۱ و ۲ واحدی | ۱۳۵ | ۱۱۵ | ۵۵ | خرید ۱ واحد | خرید ۲ واحد |
| ۳ و ۴ واحدی | ۲۱۰ | ۱۱۵ | ۵۵ | خرید ۳ واحد | خرید ۴ واحد |
| ۵، ۶ و ۷ واحدی | ۲۸۵ | ۱۱۵ | ۵۵ | ۵ واحد | ۶ واحد | ۷ واحد |
| ۸ واحدی و بالاتر | ۳۶۰ | ۱۱۵ | ۵۵ | خرید ۸ واحد |
* ابعاد به میلی‌متر است. پیشنهاد می‌شود همیشه فضای حفره را ۵ میلی‌متر بزرگتر در نظر بگیرید تا قوطی با ملات محکم شود.
۲. ابعاد قوطی پنل ۱۰۸۶ الکتروپیک (مدل‌های افقی و دو ستونی)

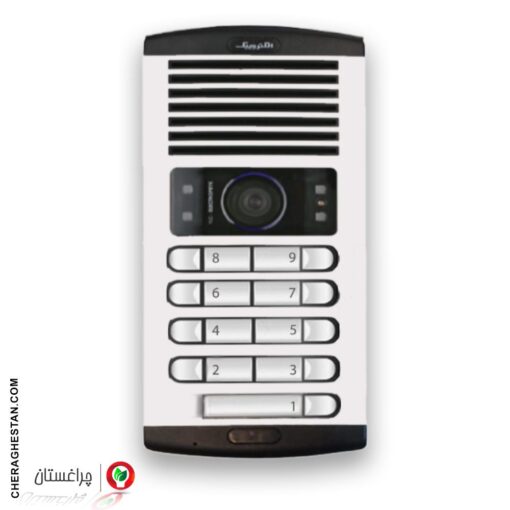

در ساختمان‌هایی که تعداد واحد زیاد است اما ارتفاع محل نصب محدودیت دارد، از پنل‌های افقی (دو ستونی) استفاده می‌شود. در این مدل‌ها، شاسی‌های زنگ در دو ردیف کنار هم قرار می‌گیرند که باعث می‌شود عرض پنل بیشتر و طول آن کمتر شود.
| تعداد واحد (افقی) | طول قوطی (mm) | عرض قوطی (mm) | عمق (mm) | مشاهده محصول |
|---|---|---|---|---|
| ۴ و ۶ واحدی (دو ستونه) | ۲۱۰ | ۱۷۵ | ۶۰ | مشاهده لیست |
| ۸ و ۱۰ واحدی (دو ستونه) | ۲۸۵ | ۱۷۵ | ۶۰ | پنل ۱۰ واحدی به بالا |
| ۱۲ تا ۲۰ واحدی | ۳۶۰ | ۱۷۵ | ۶۰ | پنل ۹ واحدی |
۳. ابعاد پنل‌های لوکس رندا (Renda) و سیستم کدینگ
پنل‌های سری رندا با طراحی فلت و مدرن، ابعاد متفاوتی نسبت به سری ۱۰۸۶ دارند. این پنل‌ها معمولاً بلندتر و باریک‌تر هستند و قوطی مخصوص خود را دارند.- پنل رندا (معمولی و لمسی): ابعاد قوطی توکار برابر است با: طول ۲۵۰ میلی‌متر × عرض ۱۱۰ میلی‌متر × عمق ۵۰ میلی‌متر.
- پنل کدینگ ۱۹۳: این پنل برای مجتمع‌های بزرگ استفاده می‌شود و ابعاد قوطی آن: طول ۲۱۰ میلی‌متر × عرض ۱۱۰ میلی‌متر است.
اهمیت سیم‌کشی استاندارد؛ رگ‌های حیاتی آیفون تصویری
دانستن ابعاد و نصب فیزیکی پنل تنها ۵۰ درصد کار است. برای اینکه صدا و تصویر بدون نویز منتقل شود، استفاده از کابل استاندارد الزامی است. بسیاری از نصابان برای کاهش هزینه از سیم‌های متفرقه یا کابل تلفن معمولی استفاده می‌کنند که این کار در درازمدت باعث افت کیفیت تصویر می‌شود. پیشنهاد تخصصی ما در چراغستان، استفاده از سیم و کابل تمام مس استاندارد است. برند آریا تک پارس با تولید کابل‌های مخابراتی و فویل‌دار (شیلددار)، بهترین گزینه برای سیم‌کشی آیفون تصویری است. کابل‌های فویل‌دار مانع از تاثیر نویز برق شهری روی تصویر آیفون می‌شوند. برای مشاهده مشخصات سیم‌های برق مناسب تغذیه ترانس، می‌توانید از صفحه سیم های افشان آریا تک پارس دیدن کنید. مثلاً سیم نمره ۱.۵ برای برق‌رسانی به پنل و ترانس بسیار عالی است.نکات طلایی نصب قوطی توکار (کاسه آیفون)
- تراز بودن: هنگام نصب قوطی، حتماً از تراز استفاده کنید. اگر قوطی کج نصب شود، پنل اصلی نیز کج خواهد شد و اصلاح آن بعد از سنگ‌کاری غیرممکن است.
- هم‌سطح بودن با نما: لبه بیرونی قوطی باید مماس با سطح تمام‌شده سنگ نما باشد. اگر قوطی خیلی داخل برود، پیچ‌های پنل کوتاه می‌آیند و اگر بیرون بزند، پنل روی دیوار نمی‌نشیند.
- پر کردن پشت قوطی: فضای خالی پشت و اطراف قوطی را با ملات سیمان کاملاً پر کنید. اگر پشت قوطی خالی باشد، با فشار دست یا ضربه، پنل فرو می‌رود یا لق می‌شود.
- مسیر لوله: لوله خرطومی سیم‌ها را حتماً از پایین یا بالای قوطی وارد کنید و محل ورود را با چسب یا گچ مسدود کنید تا هنگام دوغاب‌ریزی، مسیر سیم مسدود نشود.
